ピストンリングの主な形状

ピストンリング各部の名称

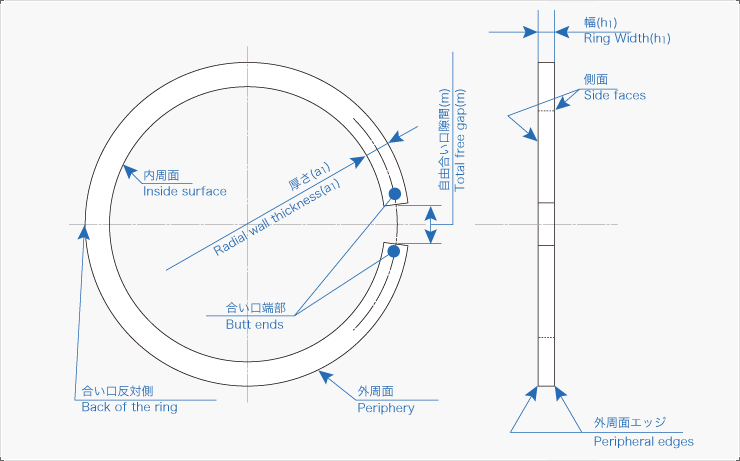

自由状態における名称及び記号
(Nomenclature and symbols under free state)
自由状態における名称及び記号

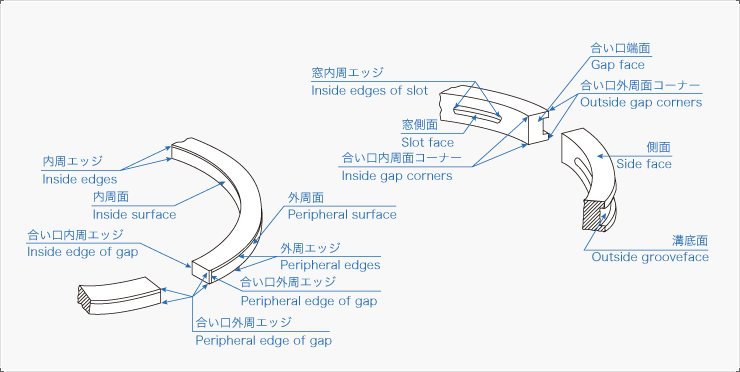

エッジ、内外周、側面の名称
(Nomenclature of edges, inside and peripheral surfaces, and side face)
エッジ、内外周、側面の名称

1 断面形状(Cross-section configurations)

レクタンギュラリング
(Rectangular ring)
レクタンギュラリング
キーストンリング
(Keystone ring)
キーストンリング
ハーフキーストンリング
(Half keystone ring)
ハーフキーストンリング
スクレーパリング(ステップ)
(Scraper ring (stepped))
スクレーパリング(ステップ)
ナピアリング(アンダカットステップ)
(Napier ring (under-cut stepped))
ナピアリング(アンダカットステップ)
窓付きオイルコントロールリング
(Slotted oil control ring)
窓付きオイルコントロールリング
ベベルオイルコントロールリング
(Bevelled-edge oil control ring)
ベベルオイルコントロールリング
ダブルベベルオイルコントロールリング
(Double-bevelled oil control ring)
ダブルベベルオイルコントロールリング
コイルエキスパンダ付きオイルコントロールリング
(Coil spring loaded oil control ring)
コイルエキスパンダ付きオイルコントロールリング
コイルエキスパンダ付きベベルオイルコントロールリング
(Coil spring loaded Bevelled-edge oil control ring)
コイルエキスパンダ付きベベルオイルコントロールリング
コイルエキスパンダ付きダブルベベルオイルコントロールリング
(Coil spring loaded double Bevelled-edge oil control ring)
コイルエキスパンダ付きダブルベベルオイルコントロールリング
スチール組合せオイルコントロールリング
(Expander / segment oil control ring)
スチール組合せオイルコントロールリング

2 外周形状(Face configurations)

ストレートフェース
(Straight-faced)
ストレートフェース
バレルフェース
(Barrel-faced)
バレルフェース
テーパフェース
(Taper-faced)
テーパフェース

3 エッジ部形状(Edge configurations)

上面インターナルベベル[正ねじ(捩)れタイプ]
(Internal bevel top (positive twist type))
上面インターナルベベル[正ねじ(捩)れタイプ]
上面インターナルステップ(正ねじれタイプ)
(Internal step top (positive twist type))
上面インターナルステップ(正ねじれタイプ)
下面インターナルベベル(逆ねじれタイプ)
(Internal bevel bottom (negative twist type))
下面インターナルベベル(逆ねじれタイプ)
下面インターナルステップ(逆ねじれタイプ)
(Internal step bottom (negative twist type))
下面インターナルステップ(逆ねじれタイプ)
内周面取り
(Inside edges chamfered)
内周面取り
外周面取り
(Outside edges chamfered)
外周面取り
内外周面取り
(Inside and outside edges chamfered)
内外周面取り

4 コーティング部形状(Coating configurations)

コーティングなし
(Uncoated)
コーティングなし
コーティング付き外周全面
(Coated fully faced)
コーティング付き外周全面
コーティング付きセミインレイド
(Coated semi-inlaid)
コーティング付きセミインレイド
コーティング付きインレイド
(Coated inlaid)
コーティング付きインレイド

5 合口部形状(Joint configurations)

直角合い口(ストレート)
(Joint (straight))
直角合い口(ストレート)
斜め合い口(アングル)
(Oblique joint (angle))
斜め合い口(アングル)
段付き合い口(ステップ)
(Stepped joint (angle))
段付き合い口(ステップ)
側面回り止め
(Joint with side notch)
側面回り止め
内周回り止め
(Joint with internal notch)
内周回り止め
